Гидротехника (рисунок)

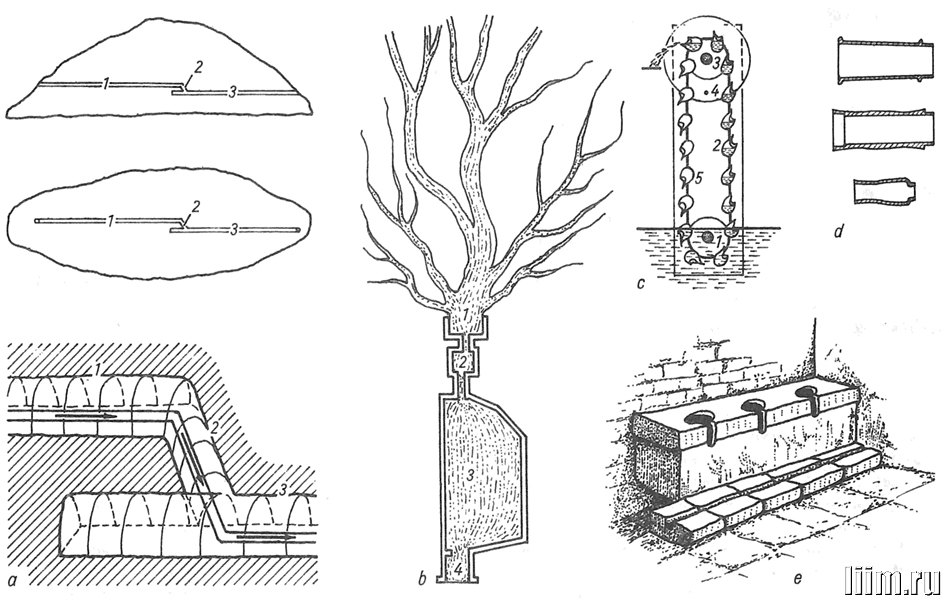

a — туннель Эвпалина. Сверху: продольный разрез и очертания туннеля водопровода острова Самоса, внизу: разрез туннеля в месте соединения обеих штолен (реконструкция по Х. Вильсдорфу и другим источникам): 1 — верхняя штольня, проведённая от источника по направлению к городу, 2 — поперечная штольня, 3 — нижняя штольня (указано направление на город); b — запруда для обогащения руды в горнорудном бассейне Лавриона: 1 — запруда, 2 — отстойник глубиной 3м, 3 — резервуар глубиной 1,5 м, 4 — выпуск воды для промывки руды; c — поперечный разрез ковшового элеватора, использовавшегося в качестве корабельной помпы: 1 — находящийся в воде нижний барабан, 2 — наполненные ковши, укреплённые на туго натянутой цепи, 3 — верхний барабан, 4 — место прикрепления рукояти маховика, 5 — пустые ковши, движущиеся на цепи вниз (находки в озере Неми); d — конические глиняные трубы, вставляющиеся друг в друга; e — ватерклозет над коллектором сточных вод, перед ним — желобки со свежей водой для подмывания и мытья рук (со схемы в Римско-германском центральном музее, Майнц)
