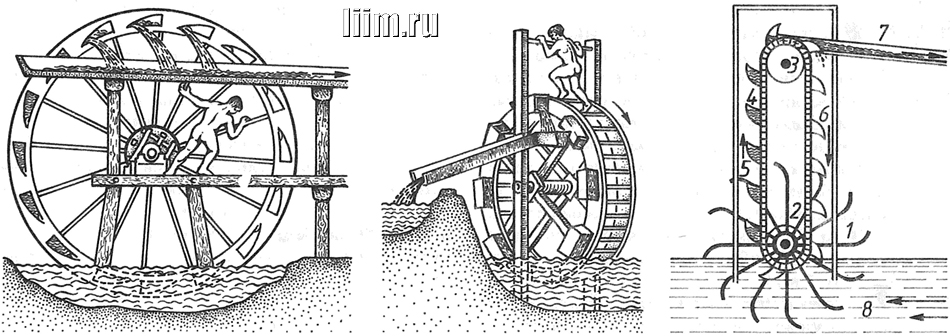

Водочерпальное колесо (рисунок)
Слева: колесо с ручным приводом. Водочерпальные ёмкости расположены в ободе колеса, а сточный жёлоб находится сбоку (применялось на рудниках в Дакии). Середина: ступенчатое колесо, приводившееся в движение человеком, переступавшим с одной перекладины на другую, причём водочерпальные ёмкости находились сбоку (по Витрувию). Справа: водоподъёмное самодвижущееся колесо, по Филону, около 230 до нашей эры, реконструкция Х. Вильсдорфа. Колесо с ложковидными лопастями (1), вращающее нижний барабан (2), жёстко соединённый цепью (4) с верхним барабаном (3). На цепи укреплены вёдра. При движении вверх (5) они наполнялись водой, которая выливалась в сточный жёлоб (7), находившийся в верхней точке устройства. Таким образом, вних вёдра двигались пустыми (6), чтобы вновь зачерпнуть воду из реки (8).
