Мельница (рисунок)

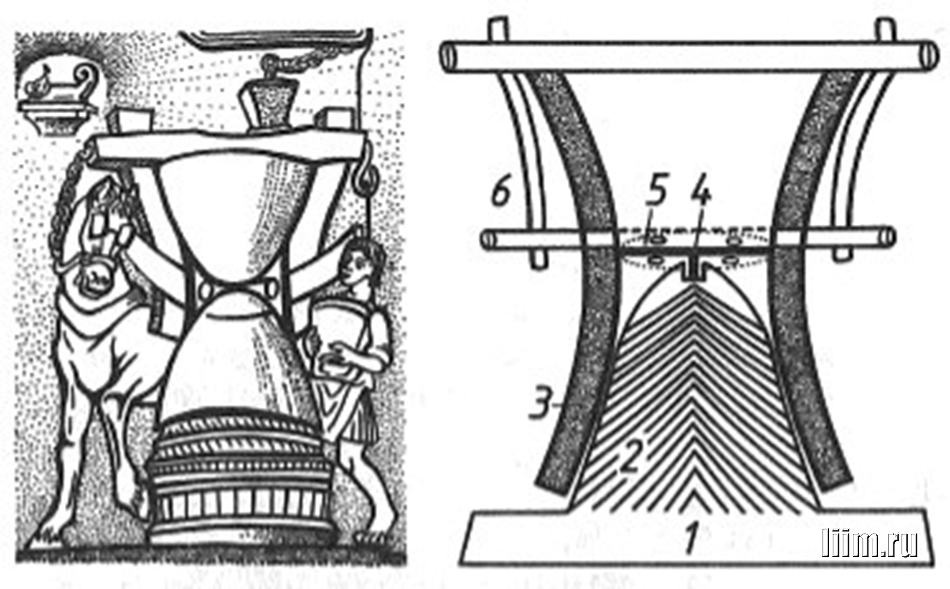

Мельница в форме песочных часов, вид спереди и сечение. Работает с помощью лошади при свете лампы — животное (с наглазниками) привязывают к деревянной опоре, которая находится между жерновами. Мука высыпается из-под жерновов; видны заточки на лежне. Разрез: 1 — лежень; 2 — «заточки»; 3 — жернова в виде песочных часов кольцеобразной формы; 4 — ось, закреплённая в лежне;
5 — железный диск, выполняющий роль носителя жерновов с отверстиями для вращающейся втулки и четырьмя отверстиями для прохождения зерна; 6 — подмостки жернова для привязывания упряжного животного
(рисунок с рельефного изображения эпохи Римской империи; Ватикан, Музей Кьярамонти)

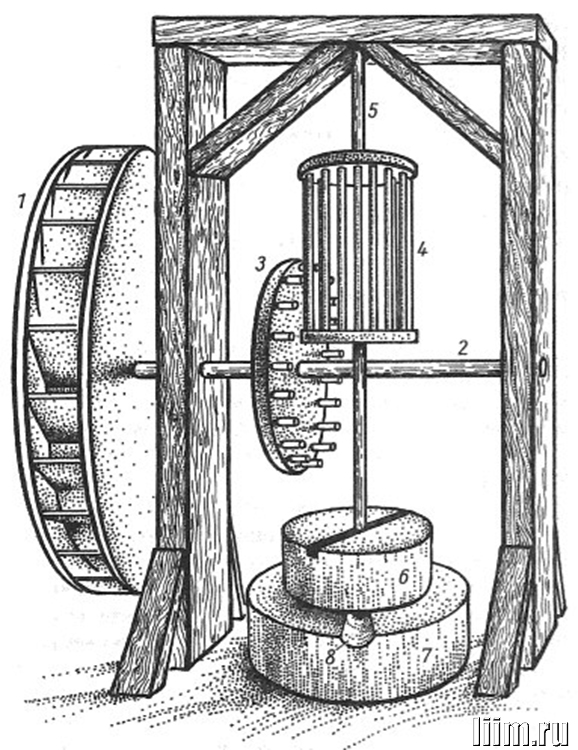

Мельница с водяным колесом (по Витрувию): 1 — подливное колесо; 2 — горизонтальная ось; 3 — насаживаемое на неё гребенчатое колесо (зубчатое колесо); 4 — приводной механизм из палок на верхнем и нижнем дисках (зубчатое колесо); 5 — вертикальная ось;
6 — верхний жернов (бегунок), подвешенный к вертикальной оси; 7 — лежень твёрдо закреплён; 8 — выход продукта
